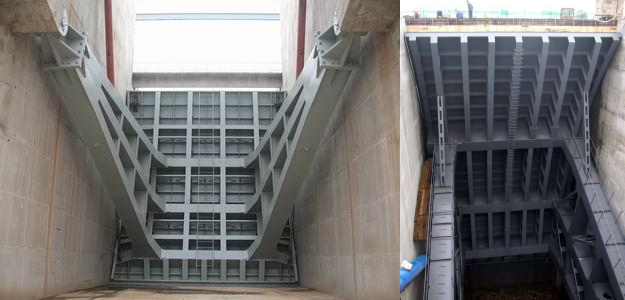

在水利工程中，弧形閘門的安全運行至關重要。但傳統人工巡檢和定期檢修方式存在諸多弊端，如效率低、安全風險高、無法實時監測、設備壽命短等問題，嚴重影響水利設施穩定運行。為解決這些難題，微特推出弧形閘門在線監測系統。

技術原理

1.技術路線選擇

微特弧形閘門在線監測系統采用多傳感器融合。

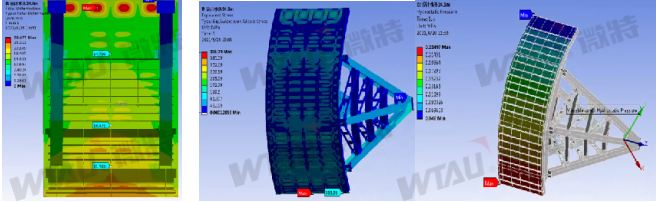

 應力監測：采用耐久性表面應變計，結合有限元模型解析靜/動應力。

 振動監測：三軸加速度傳感器捕捉流激振動和機械振動。

 運行姿態監測：雙軸傾角傳感器實時計算閘門傾斜量。

 聲發射監測：高靈敏度傳感器檢測支鉸軸承卡阻、磨損等異常。

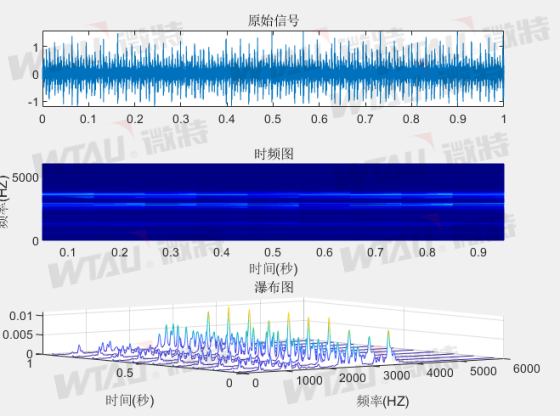

 物聯網與數據分析：通過多通道數據采集箱和現地工作站，實現數據實時傳輸與云端存儲；結合AI算法進行時域/頻域分析，預測故障趨勢。

 標準合規性：嚴格遵循NB/T 10859-2021等行業標準，確保監測精度與系統可靠性。

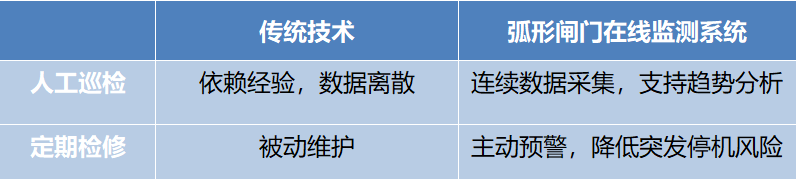

2.與傳統技術對比

解決方案

 微特弧形閘門在線監測系統采用多傳感器融合+智能分析的技術原理，將閘門運行數據通過信息傳輸與處理，實現對弧形閘門工作在運行工況下閘門主梁及支臂結構靜應力、動應力、流激振動響應、運行姿態和支鉸軸承磨損運行狀態的實時在線監測，當出現數據異常，系統自動識別報警。全天候保障設備安全運行，延長使用壽命，降低運維成本。

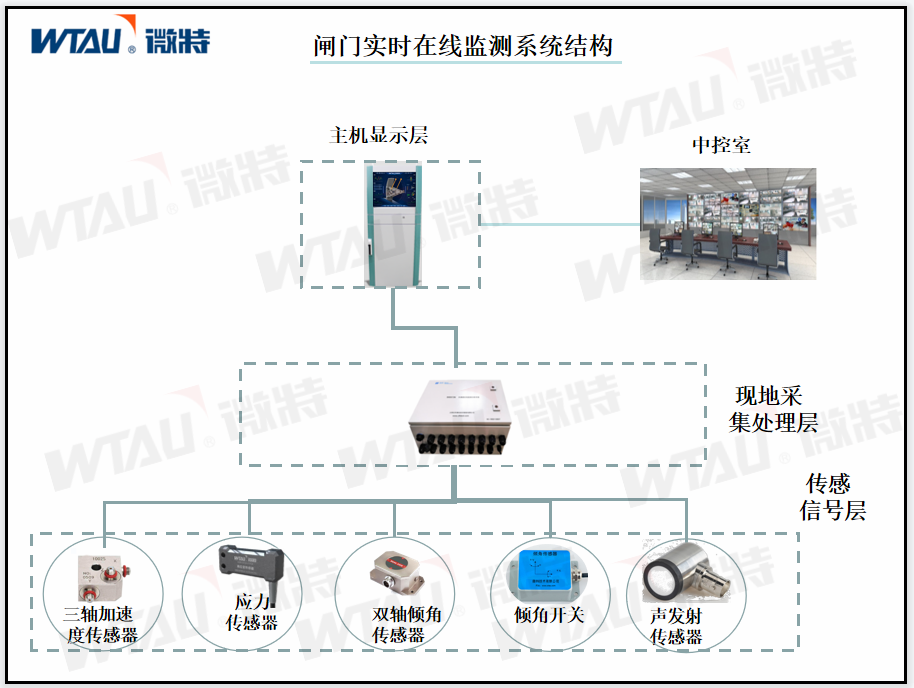

系統組成

 主要由表面應力傳感器、聲發射傳感器、加速度振動傳感器、行程位移傳感器、傾角傳感器和多通道多功能信號采集處理器，數據分析系統主機和顯示器組成。

系統優勢

 1.全生命周期管理：從實時監測到預測維護，延長設備使用壽命20%以上。

 2.精準預警：基于NB/T 10859標準設定閾值（如振動位移＞0.5mm報警），誤報率＜2%。

 3.降本增效：減少人工巡檢頻次80%，運維成本降低30%。

 4.高可靠性：傳感器防護等級IP68，適應水下、高濕、低溫等惡劣環境。

應用場景

 設備安裝調試完成，微特將安排有經驗的工程技術人員為用戶工程技術人員、操作及維修人員進行免費的技術培訓，保障設備、系統的正常運行。在產品質保期內，因產品質量問題的免費修理或換新。在設備的使用壽命內，對設備提供終身技術服務。
